RF Low Frequency RF MicroReader Slide 11

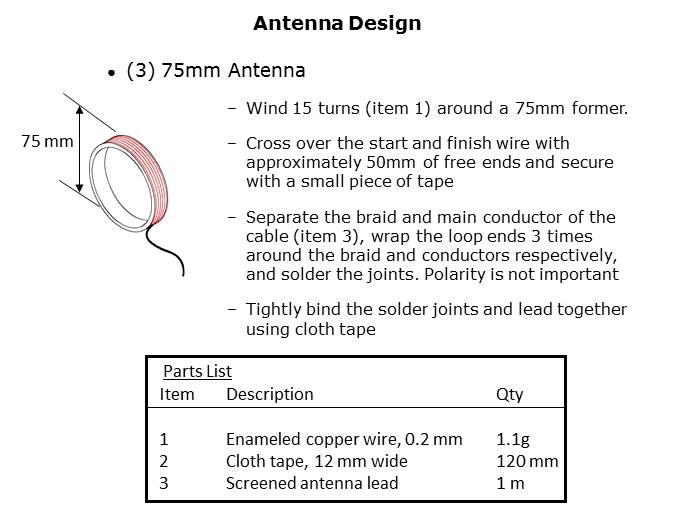

This 75mm (3”) diameter antenna is again constructed around plastic pipe. The 15 turns of 0.2mm (32 AWG) wire plus 1m of coax cable will result in an inductance of 47 µH.

PTM Published on: 2009-03-16
