El LT8342 de Analog Devices es un convertidor de CC/CC síncrono elevador de baja I_Q. Cuenta con arquitectura Silent Switcher® y modulación de frecuencia de espectro ensanchado opcional para minimizar las emisiones de EMI (interferencia electromagnética), al mismo tiempo que ofrece una alta eficiencia a altas frecuencias de conmutación. La protección contra cortocircuitos de salida y la reducción de la corriente de irrupción son opcionales. El LT8342 integra interruptores de potencia de 40 V y 9 A, que funcionan a una frecuencia de conmutación programable entre 300 kHz y 3 MHz y sincronizable a un reloj externo. Este convertidor presenta arranque suave de salida programable, indicador de potencia power good y bloqueo de sobretensión de salida.

El amplio rango de voltaje de entrada/salida, la baja corriente de reposo de pin de V_IN en funcionamiento en modo ráfaga y la capacidad de ciclo de trabajo del 100 % para el MOSFET síncrono en funcionamiento PassThru™ (V_IN ≥ V_OUT) hacen que el LT8342 sea ideal para aplicaciones de step-up de propósito general y de pre-boost para automoción. Para reducir la corriente de reposo V_OUT en el bucle de realimentación, un divisor de resistencia interno opcional (≥10 MΩ) y dos pines seleccionan 21 niveles de voltaje de salida.

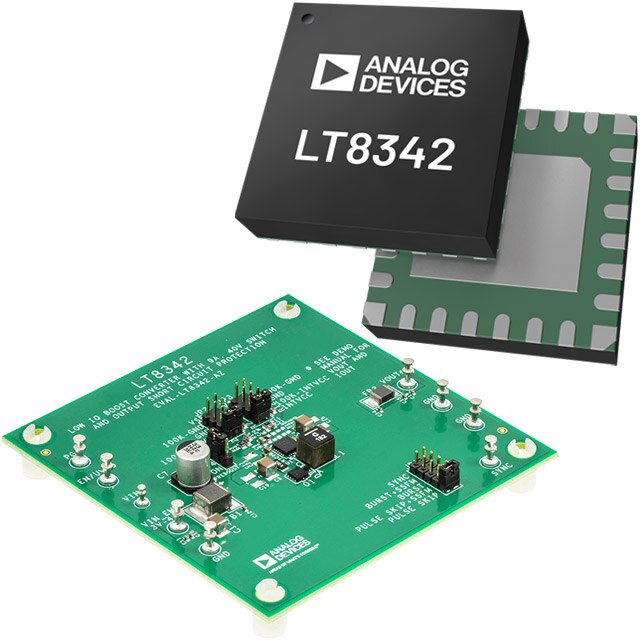

La placa de evaluación EVAL-LT8342-AZ proporciona un diseño probado para evaluar el convertidor LT8342, y el circuito de aplicación está configurado para demostrar un rendimiento y tamaño de componentes óptimos. La placa de evaluación está configurada para funcionar a 2 MHz con un voltaje de salida de 24 V, a partir de un rango de voltaje de entrada de 6 V a 20 V, y suministra hasta 3 A de corriente de carga cuando el V_IN es de 12 V. El EVAL-LT8342-AZ presenta bloqueo de subtensión de entrada ajustable, sincronización con reloj externo, apagado térmico, modo de funcionamiento seleccionable, desconexión de entrada y PassThru.
