Shock Block® industrial de la serie SB5000

El Shock Block industrial (ISB) de la serie SB5000 de Littelfuse está disponible como GFCI, SPGFCI o EGFPD.

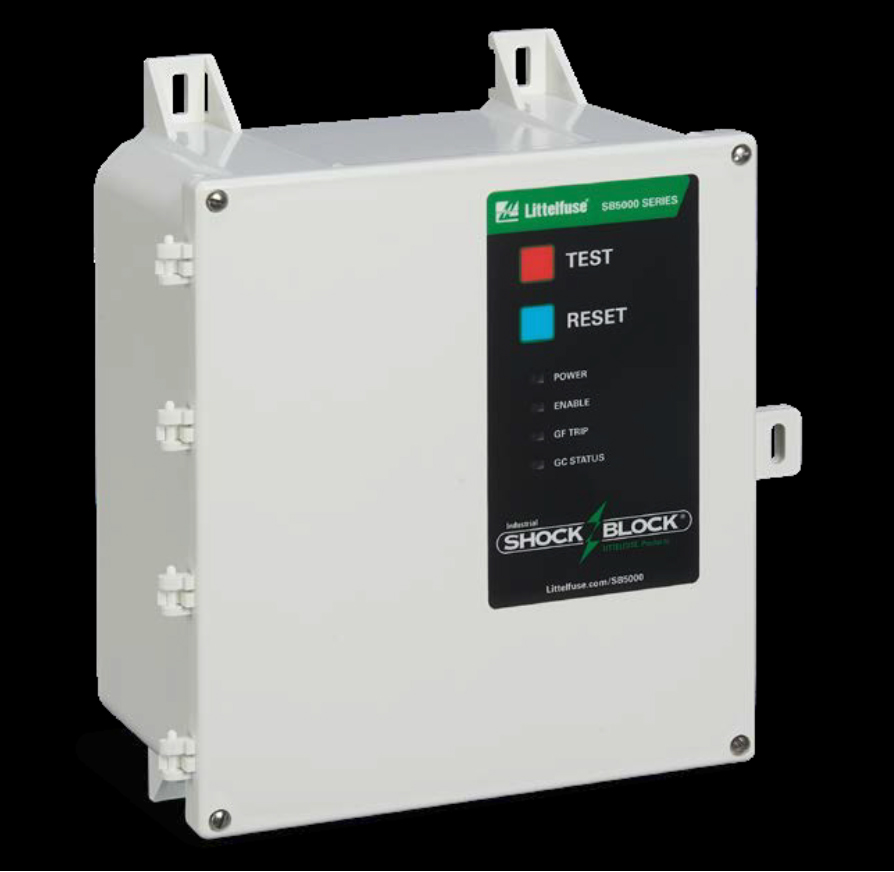

Imagen del interruptor automático de la serie SB5000 de Littelfuse El ISB de Littelfuse es un dispositivo de protección personal diseñado para cumplir con los requisitos de la curva de tiempo-corriente definidos por la norma UL 943, que describe las clases de interruptores de circuito por falla a tierra (GFCI) específicamente diseñados para uso en instalaciones industriales. Los ISB de la serie SB5000 están disponibles como GFCI, interruptores de circuito de falla a tierra de propósito especial (SPGFCI) o dispositivos de protección de falla a tierra de equipos (EGFPD). Los GFCI de clase A tienen un nivel de disparo fijo de 6 mA. Los GFCI de clase C están destinados a utilizarse en sistemas trifásicos en los que la tensión de línea a línea es de 480 V o menos con un nivel de disparo de 20 mA, mientras que los GFCI de clase D se utilizan en sistemas de 600 V. El ISB incluye filtrado de armónicos DFT, una función de autocomprobación automática y cumple con la norma UL 1998 de software en componentes programables.

Características y beneficios
  • Curva de disparo de tiempo inverso UL 943
    • El circuito de detección de tiempo inverso protege a las personas a la vez que reduce la probabilidad de disparos molestos.
  • Algoritmo de filtrado por transformada discreta de Fourier (DFT)
    • Elimina las molestas desconexiones debidas a los armónicos
  • Tiempo mínimo de disparo < 20 mseg.
    • Reduce el riesgo de fibrilación ventricular para una corriente de fuga de 250 mA o superior
  • Nivel de disparo fijo de 6 mA (UL 943) o 20 mA (UL 943C)
    • Protección personal GFCI y SPGFCI con certificación UL para cargas industriales y comerciales de hasta 60 A
  • Niveles de disparo seleccionables (EGFPD)
    • Los ajustes por debajo de 20 mA proporcionan una seguridad adicional; los ajustes por encima de 20 mA pueden reducir los disparos molestos en sistemas con alta corriente de fuga.
  • Monitor de tierra de dos etapas con terminación Zener que cumple con UL 943C, CSA M421
    • Protege de forma proactiva contra las descargas eléctricas al disparar si se interrumpe la continuidad del cable de tierra entre el ISB y la carga
  • Configuración flexible
    • Restablecimiento manual o automático seleccionable para interrupciones por caídas de tensión, encendido y monitorización de tierra para adaptarse a los protocolos de seguridad de la planta
  • Revestimiento conformal
    • El PWB interno está revestido de forma conforme para protegerlo contra la corrosión y la humedad.
  • Contacto auxiliar
    • Alerta al sistema SCADA del usuario si el bloque de choque se energiza o se dispara
  • Autocomprobación automática
    • El bloque de choque se probará continuamente y se disparará si hay un fallo interno.
  • Opciones de GFCI Clase A, C, D y EGFPD en una serie
    • Planificación simplificada y familiaridad del operador para múltiples aplicaciones/requisitos

SB5000 Series Industrial Shock Block®

ImagenNúmero de pieza del fabricanteDescripciónCantidad disponiblePrecioVer detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5032-021-0GROUND FAULT CIRCUIT INTERRUPTER13 - Inmediata$1,738.01Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5032-001-0GROUND FAULT CIRCUIT INTERRUPTER0 - Inmediata
2 - Stock en fábrica		$1,843.34Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5032-201-0GROUND FAULT CIRCUIT INTERRUPTER12 - Inmediata$1,843.34Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5032-311-0GROUND FAULT CIRCUIT INTERRUPTER0 - Inmediata$1,843.34Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5032-011-0GROUND FAULT CIRCUIT INTERRUPTER1 - Inmediata$1,843.34Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5032-211-0GROUND FAULT CIRCUIT INTERRUPTER2 - Inmediata$1,843.34Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5032-301-0GROUND FAULT CIRCUIT INTERRUPTER1 - Inmediata$1,843.34Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5060-021-0GROUND FAULT CIRCUIT INTERRUPTER16 - Inmediata$1,853.88Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5060-211-0GROUND FAULT CIRCUIT INTERRUPTER1 - Inmediata$1,990.81Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5060-011-0GROUND FAULT CIRCUIT INTERRUPTER3 - Inmediata$1,990.81Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5060-201-0GROUND FAULT CIRCUIT INTERRUPTER0 - Inmediata$1,990.81Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5060-311-0GROUND FAULT CIRCUIT INTERRUPTER1 - Inmediata
2 - Stock en fábrica		$1,990.81Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5060-301-0GROUND FAULT CIRCUIT INTERRUPTER0 - Inmediata$1,990.81Ver detalles
GROUND FAULT CIRCUIT INTERRUPTERSB5060-001-0GROUND FAULT CIRCUIT INTERRUPTER1 - Inmediata$1,990.81Ver detalles
