Analog Devices, Inc.

Convertidores CC/CC µModule® inversores o SEPIC duales LTM8049

Regulador de doble μModule de Analog Devices, en un paquete BGA de 15 mm x 9 mm x 2.42 mm, y configurable como SEPIC (reductor-elevador) y de inversión.

Imagen de convertidores CC/CC µModule inversores o duales SEPIC LTM8049 de Analog DevicesAnalog Devices ofrece la serie LTM8049 que es un convertidor de CC/CC (módulo de potencia) μModule inversor/ doble SEPIC. Cada una de las dos salidas puede configurarse fácilmente como inversor convertidor SEPIC o por simplemente poner a tierra el carril de salida correspondiente. El LTM8049 incluye dispositivos de potencia, inductores, circuitos de control y componentes pasivos. Todo lo que se necesita para completar el diseño son capacitores de entrada y salida y pequeñas resistencias para ajustar los voltajes de salida y la frecuencia de conmutación. Otros componentes pueden utilizarse para controlar el bloqueo de arranque y baja tensión.

El LTM8049 está empaquetado en una matriz de malla de bola (BGA) sobremoldeada y compacta (15 mm x 15 mm x 9 mm) ideal para un ensamble automático realizado por un equipo de montaje en superficie estándar. El LTM8049 cumple con RoHS.

Recursos de diseño

Características

  • Dos fuentes de alimentación completas en modo de conmutación
  • Topología de SEPIC o inversión
  • Amplio rango de voltaje de entrada: 2.6 V a 20 V
  • Voltaje de salida de 2.5 V a 24 V o -2.5 V a -24 V
  • 1 A a 5 VOUT desde 12 VIN
  • Frecuencia de conmutación seleccionable: 200 kHz a 2.5 MHz
  • Salidas de potencia buena para secuenciación basada en eventos
  • Bloqueo de bajo voltaje configurable por el usuario
  • Paquete (e4) de cumplimiento RoHS con terminación de almohadilla de oro
  • Paquete BGA de montaje en superficie y de 15 mm x 9 mm x 2.42 mm
Aplicaciones
  • Reguladores a pilas
  • Reguladores de voltaje negativos locales
  • Amplificador de bajo ruido

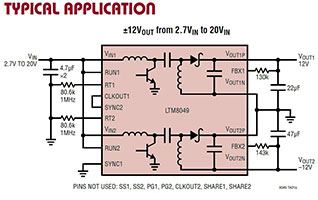

Imagen de esquema de la aplicación típica LTM8049 de Analog Devices Imagen de la corriente de carga máxima vs VIN de LTM8049 de Analog Devices

LTM8049 Dual SEPIC or Inverting µModule® DC/DC Converters

ImagenNúmero de pieza del fabricanteDescripciónCantidad disponiblePrecioVer detalles
DC DC CONVERTER +/-2.5 TO +/-24VLTM8049EY#PBFDC DC CONVERTER +/-2.5 TO +/-24V862 - Inmediata$28.21Ver detalles
DC DC CONVERTER +/-2.5 TO +/-24VLTM8049IY#PBFDC DC CONVERTER +/-2.5 TO +/-24V1816 - Inmediata$30.96Ver detalles

Evaluation Board

ImagenNúmero de pieza del fabricanteDescripciónSalidas y tipoPotencia - SalidaCorriente - SalidaCantidad disponiblePrecioVer detalles
EVAL BOARD FOR LTM8049DC2244AEVAL BOARD FOR LTM80491 salida no aislada-1A, 1A18 - Inmediata$78.36Ver detalles
Publicado: 2016-11-23
