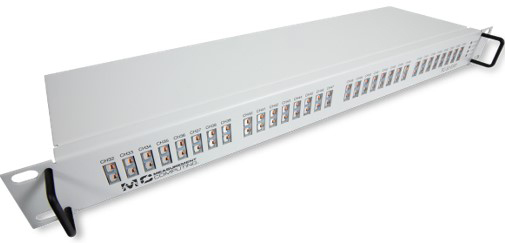

Sistema de medición de termopares MCC TC-32/TC-32-EXP

La computadora de medición TC-32 de Digilent es un sistema DAQ de medición de termopar (TC). El TC-32 es ideal para aplicaciones de temperatura con un elevado número de canales. El sistema también puede montarse en bastidor. El TC-32 puede comunicarse con un dispositivo host a través de USB o Ethernet 10/100. Al ofrecer puertos USB y Ethernet, el TC-32 es una solución excelente para la supervisión local o remota. Proporciona 32 canales de 24 bits de resolución, y el dispositivo de expansión TC-32-EXP añade 32 canales de alta precisión para admitir instalaciones más grandes. La precisión está diseñada en el producto con ADC sigma-delta de 24 bits, entradas diferenciales, aislamiento TC-host y compensación de la unión en frío (CJC) de cada canal para reducir los efectos de los gradientes térmicos.

El dispositivo de expansión TC-32-EXP duplica el número de entradas TC (64), entradas digitales (16) y salidas digitales/alarmas (64). El TC-32-EXP se conecta al TC-32 anfitrión a través de un conector de expansión de 40 pines. El TC-32 anfitrión proporciona toda la energía al TC-32-EXP. El TC-32-EXP soporta todas las características de entrada TC y E/S digital del TC-32 anfitrión, incluida la compensación de soladura en frío incorporada y la detección de termopar abierto. Los usuarios pueden conectar 32 canales de entrada de TC diferencial utilizando los cuatro grupos de ocho conectores minijack del panel frontal de cada dispositivo.

Tanto el TC-32 como el TC-32-EXP soportan una frecuencia de muestreo máxima de 3 S/s por canal, y los tipos de TC J, K, R, S, T, N, E y B. Los tipos de TC son seleccionables por software por canal. Los dispositivos TC-32 están equipados con detección de termopar abierto para todos los canales de entrada TC. Cuando está activada, permite a los usuarios supervisar sus CT y determinar si están averiadas o desconectadas. El TC-32 proporciona hasta ocho entradas digitales y 32 salidas digitales (16 y 64 cuando se utiliza el TC-32-EXP) que están aisladas eléctricamente del dispositivo anfitrión y de los circuitos analógicos del TC-32. Esta configuración permite a los usuarios configurar opcionalmente una salida digital como alarma para cada canal TC. Cuando se configura como alarma, la línea de salida digital pasa al estado adecuado determinado por las opciones de alarma y la temperatura de entrada. Los usuarios también pueden utilizar las salidas de alarma para controlar un dispositivo o aplicación que indique cuándo se supera un umbral de temperatura seleccionable por software, se detecta un TC abierto y el voltaje de modo común está fuera de rango. El TC-32 requiere alimentación externa, por lo que se incluye un adaptador de alimentación de 5 V y 10 W. El TC-32 proporciona alimentación al TC-32-EXP cuando están conectados.

El soporte de software incluye DAQami, una aplicación lista para usar para el registro de datos, la visualización y la generación de señales. Los datos pueden verse en tiempo real o después de la adquisición en pantallas configurables por el usuario. Se incluyen controladores para las aplicaciones y lenguajes de programación más populares, como Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB® y Python™.
