Soluciones VPX de Amphenol

Módulos de panel posterior VITA

Los módulos de panel posterior y de conexión de Amphenol/SV Microwave VITA 67 proporcionan un estándar para conectores de tarjeta dependiente a panel posterior. Esta solución coaxial de alta velocidad presenta ubicaciones de contacto de RF personalizables dentro del propio módulo, así como una opción de lanzamiento desde el borde, lo que elimina la necesidad de arneses de cables en una tarjeta enchufable. La interfaz VITA 67 utiliza pines coaxiales SMPM flotantes para garantizar un excelente rendimiento de RF en cualquier condición de acoplamiento.

RVPX EVO 2 VITA 46.30

Mejorando los estándares originales de Vita 46, R-VPX Evolution 2.0 de Amphenol es la nueva generación de conectores de panel posterior reforzados de alta velocidad.Los conectores de la serie R-VPX Evolution 2.0 están diseñados y optimizados para alcanzar velocidades de datos superiores a 25 Gb/s, cumpliendo los requisitos de la norma VITA 46.30. Esto convierte a los conectores de la serie Evolution 2.0 en unos de los conectores VITA 46.30 más rápidos del mundo.

Sistemas de conectores de fibra óptica VITA 66.1 y 66.4

La familia de productos VITA 66 de Amphenol Aerospace son sistemas robustos de conectores de panel posterior/módulo MT óptico de acoplamiento ciego diseñados para cumplir con las especificaciones de arquitectura abierta VITA 66.1 y 66.4. Estos productos se pueden utilizar en sistemas VPX como se define en VITA 46 o como soluciones de conectores ópticos de acoplamiento ciego independientes. Los sistemas de conectores de Amphenol brindan conexiones confiables de alta velocidad para los entornos comerciales y militares más extremos.

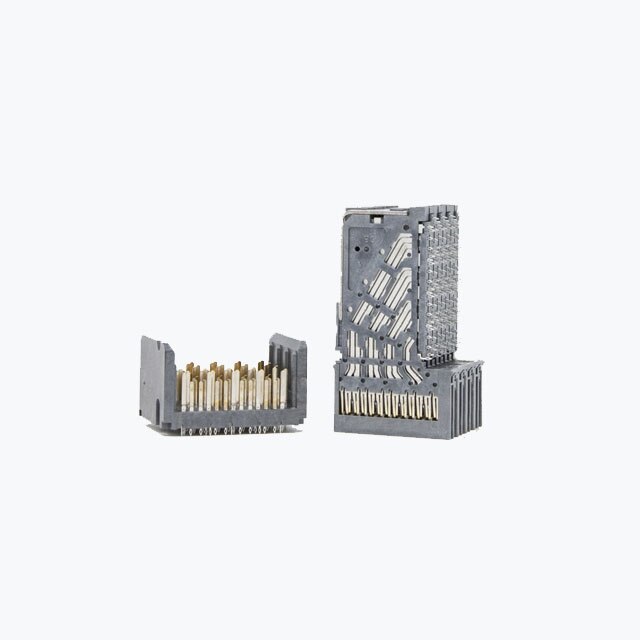

Serie de conectores alineados MIL-HD2 SOSA™/VITA 91

Amphenol Aerospace ha desarrollado el MIL-HD2 en alineación con el estándar técnico del grupo abierto Sensor Open Systems Architecture™ (SOSA). MIL-HD2 proporciona a los desarrolladores una solución de arquitectura abierta robusta y fácilmente disponible para diseños de chasis y pasos de tarjeta más ajustados en los que los requisitos de espacio y densidad son fundamentales. Estos conectores están disponibles en configuraciones de 3, 4 y 6 pares, proporcionando al mercado MIL-integrado el mayor número de pares diferenciales disponible actualmente en una configuración 3U a velocidades PAM 4 de 56 Gb/s. Esta serie fue seleccionada por el Consorcio SOSA y proporciona una solución alineada con SOSA para los requisitos de conmutadores y tarjetas de carga útil de NextGen, lo que permite al mercado MIL-integrado alcanzar los niveles de rendimiento de NextGen sin dejar de cumplir los requisitos COTS.

Chasis de desarrollo DK3 El Sharko 3U VPX

La flexible plataforma de sobremesa DK3 El Sharko de Amphenol Aerospace proporciona la escalabilidad necesaria para soportar el rápido desarrollo, demostración y evaluación de sistemas alineados 3U VPX y SOSA. Este chasis de desarrollo permite acortar los ciclos de diseño para acelerar la implantación. El DK3 permite una rápida sustitución del panel posterior y una rápida conversión entre insertos de ranura refrigerados por aire y por conducción. El diseño de armazón abierto incluye un panel posterior, una fuente de alimentación, refrigeración por ventilador y ranuras de transición posteriores que admiten diversas funciones de prueba.

Conectores VITA 67

Amphenol SV Microwave ofrece la línea completa de productos RF/coaxiales VITA 67. Su exclusivo mecanismo de retención del conector permite instalar y quitar mucho más fácilmente. Los contactos coaxiales SPMP flotantes de SV aseguran un excelente funcionamiento de RF en cualquier condición de acoplamiento. Estas piezas están diseñadas también para implementación lado a lado con hardware VITA 46 y pueden ser conectadas a cable coaxiales de Ø.086 y más pequeños.

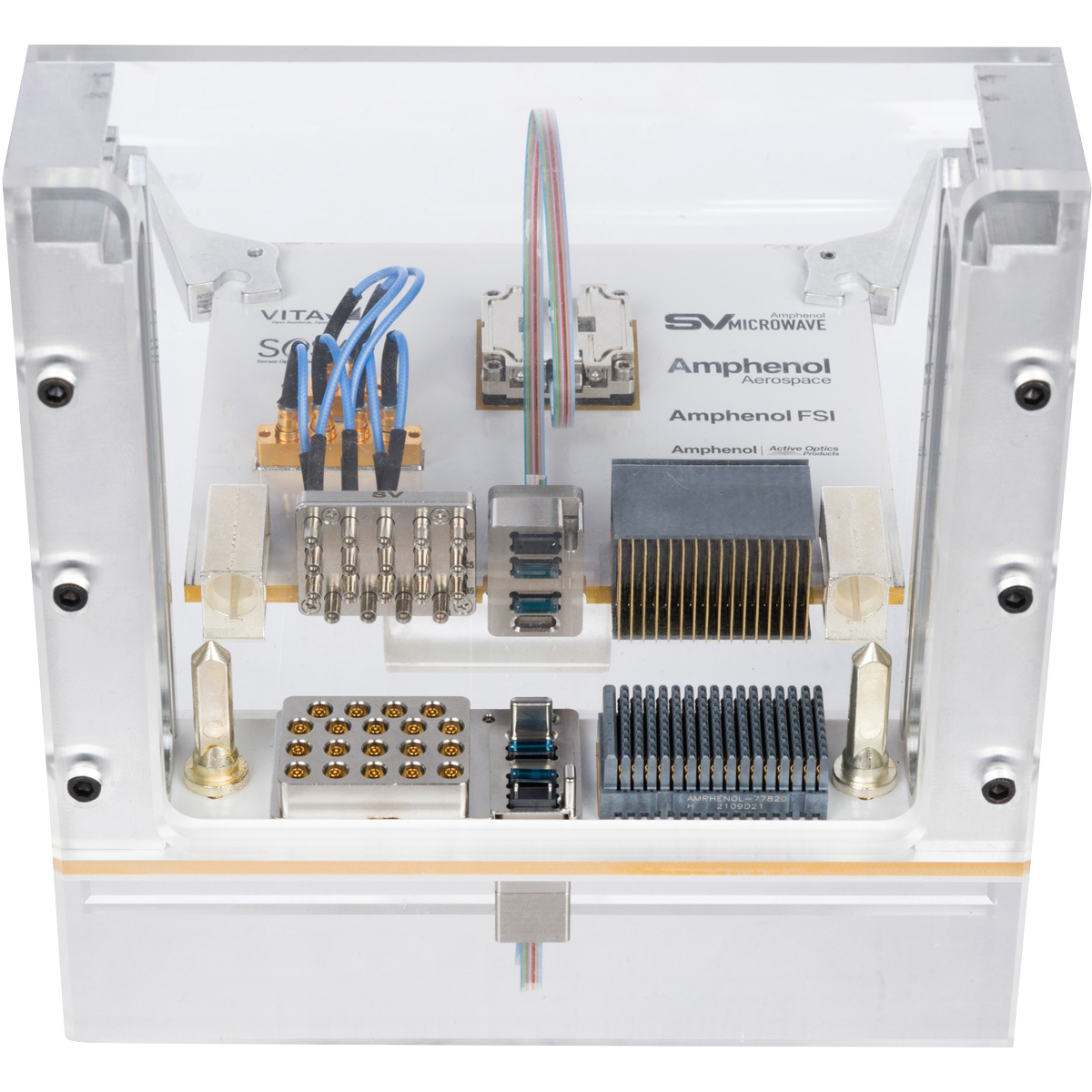

Conectores híbridos RF/fibra VITA 66.5

La línea de productos VITA de Amphenol SV Microwave de la sección RF/coaxial de la plataforma VPX incluye ahora los conectores híbridos de RF/fibra VITA 66.5. También está disponible en las series SMPM y SMPS. SV Microwave es miembro asociado de The OpenGroup y participante activo del grupo de hardware electromecánico SOSA™. La línea de productos VITA 66.5 de Amphenol SV cumple la norma técnica más reciente establecida por SOSA.

Líneas de productos VITA 67.3 SMPM y SMPS

Las líneas de productos SMPM y SMPS de Amphenol SV Microwave con la norma VITA 67.3 son las últimas incorporaciones a la sección de RF/coaxial de la plataforma VPX. Estas soluciones de RF personalizables son ideales para las aplicaciones de los sistemas integrados de los clientes y están diseñadas para su implementación paralela con otros estándares de conectores VITA. SV Microwave es miembro asociado de The OpenGroup y participante activo del grupo de hardware electromecánico SOSA™.

Sistema de conectores R-VPX VITA 46

El sistema de conectores R-VPX VITA 46 de Amphenol es un sistema de interconexión placa a placa, robusto y de alta velocidad, capaz de velocidades de datos de más de 10 Gb/s, que cumple y supera los estándares VITA 46. Este sistema de conectores ofrece a los usuarios modularidad y flexibilidad mediante la construcción de obleas de placa de circuito impreso que permiten patrones de carga de obleas personalizados.

Herramientas de instalación/eliminación para VITA 67.3

El innovador conjunto de herramientas VITA de Amphenol SV Microwave está diseñado para agilizar la instalación y retirada de los productos VITA 67.3 RF en aplicaciones de sistemas embebidos.

Notas de aplicación: VITA Tools

Chasis de desarrollo DK6 “The Croc” 6U VPX

DK6 de Amphenol, “The Croc”, es una plataforma flexible de sobremesa que proporciona la escalabilidad necesaria para soportar el rápido desarrollo, demostración y evaluación de sistemas alineados 6U, VPX y SOSA. Permite acortar los ciclos de diseño para acelerar la implantación.

Sistema de conectores NanoRF VITA de alta densidad para plataformas alineadas con SOSA

El sistema de conectores NanoRF VITA de Amphenol SV Microwave ofrece una solución robusta y miniaturizada para el rendimiento de RF de alta frecuencia en sistemas alineados con SOA con limitaciones de espacio. NanoRF admite frecuencias de hasta 70 GHz para embalajes de alta densidad y cuenta con una interfaz de bala flotante de acoplamiento ciego para un rendimiento óptimo en condiciones extremas de golpes y vibraciones. Es ideal para sistemas integrados en entornos de defensa, aeroespaciales y de pruebas.

Contactos VITA 67.3 SMPM de 75 ohmios para la integración de RF digital de alta velocidad

Los contactos VITA 67.3 SMPM de 75 ohmios de SV Microwave están diseñados para aplicaciones digitales de alta velocidad y son compatibles con 12G-SDI y protocolos de vídeo/datos similares dentro de sistemas abiertos modulares. Estos contactos compactos y de alta densidad ofrecen una excelente integridad de la señal y están optimizados para su integración en conjuntos de cables y placas base VITA 67.3 integrados. Ideal para plataformas de pruebas de defensa, radiodifusión y gran ancho de banda.

Robustos arneses de cables RF VITA D38999 para entornos hostiles

Los arneses de cables RF VITA D38999 de SV Microwave combinan conectores MIL-DTL-38999 reforzados con un rendimiento de alta frecuencia para aplicaciones militares y aeroespaciales exigentes. Diseñados para su uso en arquitecturas alineadas con SOSA, estos ensamblajes ofrecen una conectividad fiable en entornos difíciles y admiten configuraciones multipuerto, interfaces blind-mate y un excelente apantallamiento para garantizar una degradación mínima de la señal.

Arneses de cables de prueba VITA RF de precisión para validación de sistemas modulares

Los arneses de cables de prueba VITA RF de Amphenol SV Microwave proporcionan interfaces de prueba de precisión para validar sistemas VITA 67 y alineados con SOSA. Estos conjuntos de alto rendimiento ofrecen una VSWR constante, estabilidad de fase y baja pérdida de inserción en todas las frecuencias, lo que los hace ideales para su uso en entornos de pruebas de laboratorio y de campo. Disponible en varias longitudes y configuraciones de conectores para satisfacer sus necesidades de verificación de sistemas.
